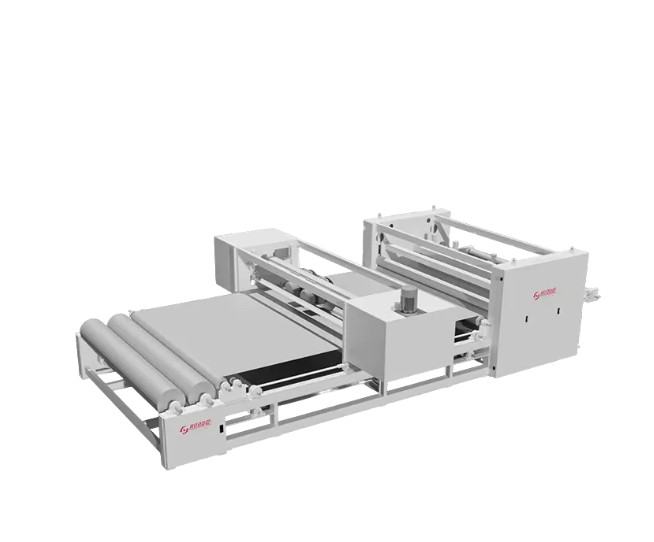

Оборудование для намотки и резки с воздушной укладкой служит в качестве основное терминальное оборудование в конце линий по производству нетканых материалов, напрямую определяя однородность плотности, аккуратность кромок и совместимость последующей обработки готовых рулонов. При производстве автомобильной изоляции, набивки для матрасов и геотекстиля — материалов, характеризующихся высокой плотностью или высокой плотностью — точность процесса намотки и резки может повлиять на выход готовой продукции, от 15% до 25% . Современные тенденции в отрасли показывают, что автоматизированные системы намотки и резки, объединяющие точный контроль натяжения с высокоскоростной продольной и поперечной резкой, стали основной инвестиционный фокус для производителей нетканых материалов, стремящихся повысить однородность продукции и снизить процент брака.
Особые технологические требования к материалам, уложенным воздушным способом, для намотки и резки
В отличие от традиционных нетканых материалов спанбонд или гидропереплетенных материалов, материалы, уложенные воздушным способом, обычно демонстрируют конструкции с высокими чердаками и низкой плотностью , толщиной от 5 мм до 150 мм. Эти структурные характеристики создают три критические проблемы для намоточного и режущего оборудования:
- Контроль натяжения должен быть предельно точным; чрезмерное растяжение сжимает структуру волокна, вызывая потерю толщины, превышающую 10% в готовой продукции;
- Края обреза должны оставаться чистыми и без волокон, иначе это может повлиять на внешний вид последующих процессов ламинирования или шитья;
- Процесс намотки должен предотвращать «телескопирование» — неровные концы рулонов, приводящие к потерям при хранении и транспортировке.
Чтобы решить эти проблемы, современное оборудование для намотки и резки Airlaid обычно использует гибкий механизм переключения между Принципы поверхностной и центральной намотки . Поверхностная намотка подходит для материалов с высокой плотностью, легко деформируемых за счет давления контактных роликов; центральная намотка лучше подходит для структурно стабильных полотен высокой плотности, поскольку для плотной намотки используется крутящий момент оправки.
Технологии основной резки: различия между продольной и поперечной резкой
Продольная резка: модульная конструкция с несколькими ножами повышает гибкость линии
Для продольной резки обычно используются дисковые ножи или пневматические лезвия, установленные на модульных рельсовых системах. Основное преимущество этой конструкции заключается в быстрой регулировке расстояния между ножами в соответствии с требованиями заказа при охвате рабочей ширины. от 2000 мм до 6000 мм . Для автомобильного внутреннего акустического войлока и изоляционных панелей капота типичная ширина разреза составляет 1200 мм или 1500 мм; Матрасная вата обычно разрезается на кусочки толщиной 900 или 1800 мм. Модульные направляющие позволяют производителям адаптироваться к различным требованиям по ширине, добавляя или перемещая держатели ножей без замены всей машины, сокращая циклы модернизации до от 2 до 4 часов .
Сквозной подход: проблемы синхронизации скорости летающих ножниц и гильотинных лезвий
Междисциплинарный подход должен решить основную проблему синхронизация резания со скоростью линии . Системы летающих ножниц отслеживают положение полотна в режиме реального времени с помощью энкодеров, завершая рез во время движения лезвия, чтобы обеспечить идеально ровные края под углом 90 градусов без остановки производства. Для листовой продукции фиксированной длины, такой как материалы сердцевины матрасов, точность поперечной резки обычно контролируется в пределах ±2 мм . Напротив, поперечная резка гильотиной подходит для низкоскоростных и толстых материалов; Несмотря на более простую конструкцию, частота резки обычно не превышает 30 циклов в минуту, тогда как системы летучих ножниц на высокоскоростных линиях могут обеспечить От 60 до 80 циклов в минуту .
Сравнение основных типов оборудования: функциональное позиционирование определяет выбор
| Размер сравнения | Стандартный автоматический намотчик | Мощный блок продольной резки и намотки | Прецизионная система поперечной резки |
|---|---|---|---|
| Основная функция | Непрерывное формирование рулонов | Многополосная продольная резка | Производство листов фиксированной длины |
| Совместимость материалов | Легкая и средняя лофт-ткань | Иглопробивной фетр высокой плотности. | Жесткий или полужесткий войлок с воздушной укладкой. |
| Максимальная скорость линии | 50 м/мин | 30 м/мин | Переменная в зависимости от длины листа |
| Система управления | ПЛК с датчиками натяжения | Ручной или пневматический набор ножей. | Синхронное управление, связанное с энкодером |
| Типичное применение | Геотекстильная крупнорулонная намотка | Автомобильная изоляция многоразрезная | Резка сердцевины матраса фиксированной длины |
Как показано выше, эти три типа оборудования представляют собой не простое развитие производительности, а скорее специализированные подразделения, ориентированные на различные формы конечного продукта. Поставщики автомобильного интерьера обычно требуют мощные агрегаты продольной резки и намотки из-за высокой плотности материала, большой ширины и необходимости одновременного изготовления нескольких узких рулонов; производители матрасов, наоборот, склонны инвестировать в прецизионные системы поперечной резки, чтобы обеспечить одностадийный переход от рулонов к основным листам, сокращая промежуточную обработку.
Автоматизация и энергосберегающие технологии: двойные пути снижения эксплуатационных затрат
Современные обновления автоматизации намотки и резки Airlaid сосредоточены на двух аспектах: интеллектуальное управление процессом и усовершенствованное управление энергопотреблением . При управлении технологическим процессом системы ПЛК в сочетании с датчиками натяжения позволяют в режиме реального времени регулировать давление намотки с обратной связью, контролируя колебания плотности, вызванные вмешательством человека в процесс. ±3% . В некоторые передовые системы встроены камеры обнаружения кромок, которые автоматически активируют корректирующие ролики, когда отклонение полотна превышает 5 мм, предотвращая полную отбраковку рулона.
Технология частотно-регулируемого привода значительно снижает пики энергопотребления
В управлении энергопотреблением технология частотно-регулируемого привода (VFD) стала отраслевым стандартом. Традиционные двигатели с фиксированной скоростью генерируют скачки тока. мощность в 3-5 раз выше номинальной во время фаз старт-стоп, а системы ЧРП уменьшают эти пики более чем на 60% за счет плавной регулировки скорости двигателя. Для производственной линии с воздушной укладкой производительностью 3000 тонн в год энергопотребление намотки и резки составляет примерно от 12% до 18% общей энергии линии; с внедрением частотно-регулируемого привода годовое потребление электроэнергии в этом сегменте может быть сокращено примерно на 8–12%. Кроме того, некоторое оборудование оснащено системами всасывания для сбора обрезков кромок, которые напрямую транспортируют отходы волоконной резки в установки для переработки, обеспечивая немедленное циклическое повторное использование с коэффициентом восстановления кромочного материала более 95%.
Глобальный ландшафт применения: региональные различия в спросе приводят к адаптации оборудования
Мировой спрос на оборудование для намотки и резки Airlaid имеет ярко выраженные региональные особенности, что напрямую способствует индивидуальному развитию ширины, конфигурации ножей и систем управления:
- Турция и Бразилия : Эти регионы, являясь крупными базами автомобильного производства, требуют чрезвычайно высокой точности резки акустического войлока и изоляционных панелей капота, при этом типичные заказы требуют допусков на продольную резку в пределах ± 1 мм и совместимости с несколькими изменениями ширины;
- Египет и Таиланд : Бурно развивающаяся промышленность по производству матрасов для дома стимулирует спрос на поперечную раскройку термоскрепленной ваты фиксированной длины с обычной длиной листов 1900 мм и 2000 мм и диапазоном толщины от 20 мм до 80 мм;
- Бангладеш и Вьетнам : Инвестиции в инфраструктуру привели к резкому росту спроса на геотекстиль, при этом такие применения отдают предпочтение намотке большого диаметра (максимальный диаметр рулона достигает 1500 мм ), чтобы уменьшить частоту замены валков на месте;
- Мексика и Алжир : Политика экономики замкнутого цикла привела к увеличению количества линий по переработке отходов, которые обычно перематывают обрезки, уложенные по воздуху, во вторичный промышленный войлок; эти линии требуют более низких скоростей, но более высоких долговечность и доступность обслуживания .
Стратегии технического обслуживания: профилактический уход определяет жизненный цикл оборудования
Оборудование для намотки и резки Airlaid работает как высоконагруженное оборудование непрерывного действия; при круглосуточном производстве отсутствие профилактического обслуживания может увеличить время незапланированных простоев на от 20% до 30% . Лучшие отраслевые практики делят техническое обслуживание на два уровня:
Ежедневный осмотр: внимание к состоянию лезвий и стабильности давления воздуха
При ежедневной передаче смены следует проверять остроту продольного ножа; Тупые лезвия не только приводят к потертостям кромок, но и увеличивают нагрузку на двигатель из-за более высокого сопротивления резанию. Пневматическое давление намоточного ролика должно поддерживаться в пределах от 4 до 6 бар установленный диапазон — недостаточное давление приводит к ослаблению обмотки сердечника, а чрезмерное давление может раздавить материалы с высокой плотностью. Кроме того, скопление волокон на поверхностях датчиков натяжения является частой причиной ложных показаний, и их следует ежедневно очищать с помощью мягких щеток или пневматических пистолетов низкого давления.
Ежемесячная калибровка: выравнивание ножей и натяжение системы привода
Ежемесячную проверку параллельности продольного ножа следует выполнять с использованием лазерных инструментов для выравнивания или специальных измерительных приборов. Даже отклонение в 0,5 мм может привести к неравномерности концов рулона после тысяч метров намотки, создавая «телескопирование». Натяжение ремня синхронного привода также требует ежемесячной проверки; ослабленные ремни вызывают десинхронизацию на микросекундном уровне между скоростями намотки и резки, что усугубляется ошибками длины листа во время поперечной резки. Циклы смазки приводной цепи обычно требуют пополнения высокотемпературной смазки каждый раз. 500 часов работы .
Будущие тенденции: цифровизация и гибкое производство меняют форму оборудования
В перспективе на три-пять лет развитие технологий намотки и резки Airlaid будет сосредоточено по двум осям. Во-первых, это введение Цифровой двойник технология, моделирующая кривые натяжения обмотки и скорости износа ножей при различных параметрах материала в виртуальных средах, что позволяет производителям оборудования оптимизировать алгоритмы управления перед поставкой и сократить время ввода в эксплуатацию на месте с традиционных 2–3 недель до от 3 до 5 дней . Во-вторых, это усиление гибкие производственные возможности — позволяя одной машине быстро переключаться между производством автомобильного изоляционного войлока, материалов для наполнителя матрасов и геотекстиля в течение одного дня. Достижение этого требует программной реструктуризации ножевых систем, логики управления натяжением и режимов намотки, а не простых механических регулировок. Отраслевые прогнозы предсказывают, что полностью гибкие, способные к переключению намоточное и режущее оборудование захватит 35% новых установок к 2028 году, став основной актив для производителей нетканых материалов, отвечающих на разнообразные заказы небольшими партиями.
